工廠臨時溫頓天線架設...23日開始架 持續更新

  [複製鏈接]
1663833 BU2BF 發表於 2010-12-20 15:10:10

請註冊,才可使用更完善的功能唷!

您需要 登錄 才可以下載或查看,沒有帳號?註冊(人工驗證)

x

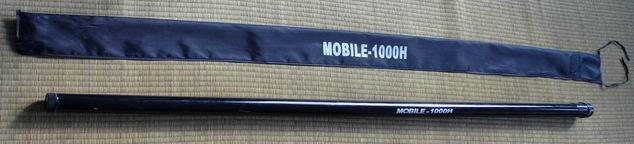

支撐:10米伸縮撐竿(ba3tt便攜式天線撐桿mobile-1000h)
圖片摘自淘寶網 作者網站


登錄/註冊後可看大圖




天線:四波段便攜式溫頓天線 (Windom短波天線) 40m/20m/10m/6m  精靈2.3 MK II
圖片摘自淘寶網 作者網站 http://windcamp.taobao.com/


登錄/註冊後可看大圖

技術參數
波段Band:                40m/20m/10m/6m
駐波比SWR:             ≤2.0
輸入阻抗Impedance: 50 Ohm
功率Power:              100W PEP
振子材質Irradiator:   16#AWG多股銅線
插座類型Outlet:       SL16
巴倫Balun:              4:1全平衡磁環巴倫
收納尺寸Package Size: 300×100×60mm
重量Weight:             0.695Kg



機器:FT-897D +FP-30
饋線:LMR400工業同軸電纜 50-7  約用17米


工廠架設...圖片  工廠座北朝南

架設好的天線圖片在 27樓
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
BU2BI 發表於 2010-12-20 15:25:56
學習了:)
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
 樓主| BU2BF 發表於 2010-12-20 15:27:43
....還不知道效果如何~慢慢補充
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
BU2BI 發表於 2010-12-20 15:36:57
回復 4# 獵狼犬


    10122015090369adf425bc302e_jpg_thumb.jpg 可以這樣拉呀,就不用伸縮管了,沒那麼顯眼了
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
 樓主| BU2BF 發表於 2010-12-20 15:45:39
你的另一端  是避雷針唷...
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
 樓主| BU2BF 發表於 2010-12-20 16:01:36
不行~地方太小空間才14米   線太長...
圖片摘自 http://item.taobao.com/item.htm?id=4955416688


登錄/註冊後可看大圖


HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
BM5FHK 發表於 2010-12-20 20:26:41
狼大:
mobile-1000h 多少錢
麻煩跟我說一下.:lol
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
BM5FHK 發表於 2010-12-20 23:35:53
你看看這個行不行.
蟋蟀 發表於 2010-12-20 21:28



感謝耶
但是好貴啊.:'(
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
 樓主| BU2BF 發表於 2010-12-21 10:25:05
狼大:
mobile-1000h 多少錢
麻煩跟我說一下.
不良 發表於 2010-12-20 20:26



    現在價格  RMB280(不含運費)
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
BM5FHK 發表於 2010-12-21 17:13:42
現在價格  RMB280(不含運費)
獵狼犬 發表於 2010-12-21 10:25



    好像很便宜耶,有點心動.:)
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
turboone 發表於 2010-12-21 19:48:31
越變越大台耶
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
daniel 發表於 2010-12-23 09:23:14
:o   這天線拉開後,有相當的重量吧~~   這根玻纖竿稱的住嗎??
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
 樓主| BU2BF 發表於 2010-12-23 10:09:28
這天線拉開後,有相當的重量吧~~   這根玻纖竿稱的住嗎??
daniel 發表於 2010-12-23 09:23



    兩邊拉當然可以...
不過現在不用撐桿
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
daniel 發表於 2010-12-23 11:28:09
了解~~  因為去年自朋友手上也接收了一隻 MFJ 33呎的手竿,彈性十足,但剛性不夠,所以很好奇~~    :lol
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
 樓主| BU2BF 發表於 2010-12-23 14:36:39
BX3AAM 150W抄收
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
BU2BI 發表於 2010-12-23 16:32:50
回復 17# 獵狼犬


   用甚麼呼號喊的
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
 樓主| BU2BF 發表於 2010-12-23 16:33:51
回復  獵狼犬


   用甚麼呼號喊的
BX2ABS 發表於 2010-12-23 16:32



    沒喊啦~偷聽  因為在上班  哈哈
喊的話  硬該用之前的吧
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
BU2BI 發表於 2010-12-23 16:35:51
先把0~9區先搞定,申請一張獎狀來
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
BU2BI 發表於 2010-12-23 16:36:02
先把0~9區先搞定,申請一張獎狀來
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
 樓主| BU2BF 發表於 2010-12-23 16:48:17
先把0~9區先搞定,申請一張獎狀來
BX2ABS 發表於 2010-12-23 16:36



    哈哈~當然可以 不過  說真的  用哪個呼號還是問題...
亞運剛剛過  設台中  等批好  在去改呼號
HAM~就是要分享 HAMTalk Club http://www.HAMTalk.asia
